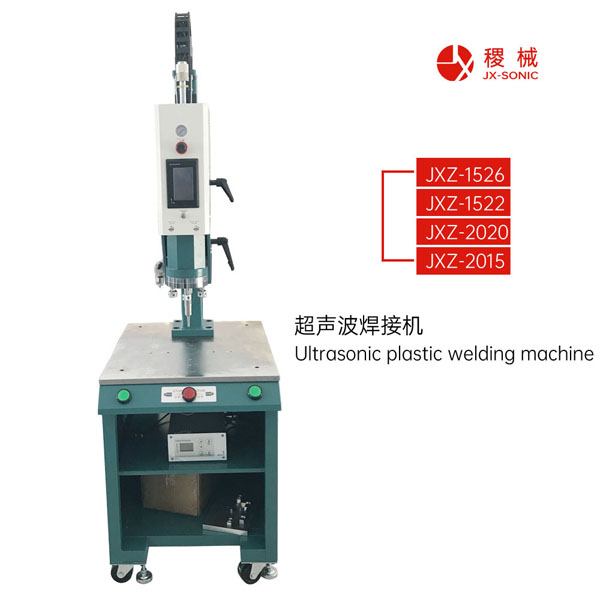

超聲波焊接中，壓痕是焊件表面因焊頭的壓力、振動及接觸作用形成的痕跡，其深淺、分布及形態直接影響焊件外觀和性能（如密封性、強度）。焊頭設計是決定壓痕形成的核心因素，具體通過接觸表面特性、尺寸與輪廓、材料與硬度、振幅分布等參數影響壓痕的產生機制。以下從關鍵設計維度詳細解析：

 一、焊頭接觸表面設計：直接決定壓痕形態與深淺

焊頭與焊件的接觸表面是壓痕形成的“直接作用區”，其形狀、粗糙度、花紋結構直接影響壓力分布和振動能量傳遞，進而決定壓痕特征。

1. 表面形狀：影響壓力均勻性

   - 平面焊頭：若表面平整且與焊件平行，壓力分布均勻，壓痕多為整體淺痕；若平面存在微小凸起（如加工誤差），會(huì )導致局部壓力集中，形成點狀深壓痕。

   - 曲面焊頭：用于焊接弧形焊件（如管材、曲面殼體）時，若曲率與焊件不匹配（如焊頭曲率半徑小于焊件），接觸面積減小，局部壓力驟增，易在貼合邊緣形成“月牙狀深壓痕”。

   - 異形接觸面（如階梯狀、凸臺狀）：用于局部焊接時（如焊接焊點），凸臺的面積和高度直接決定壓痕范圍——凸臺面積越小、高度越高，單位壓力越大，壓痕越深且范圍越集中。

2. 表面粗糙度：影響壓痕的“細膩度”

   焊頭表面粗糙度（Ra值）通過摩擦作用影響壓痕：

   - 高粗糙度焊頭（Ra>1.6μm，如未經拋光的機加工表面）：表面凹凸不平，焊接時凸起處與焊件劇烈摩擦，易在焊件表面留下“劃痕狀壓痕”，且深淺不均。

   - 低粗糙度焊頭（Ra<0.8μm，如鏡面拋光表面）：接觸平滑，摩擦作用弱，壓痕更淺且均勻，適合對外觀要求高的焊件（如電子元件外殼）。

3. 表面花紋：平衡能量傳遞與壓痕控制

   為增強焊頭與焊件的摩擦力（避免滑動），焊頭表面常設計花紋（如網格紋、條紋、點狀紋），其參數直接影響壓痕：

   - 花紋深度：深度越大（如0.3mm vs 0.1mm），焊頭嵌入焊件表面越深，壓痕越深；過淺則可能導致滑動，反而因局部摩擦加劇產生不規則壓痕。

   - 花紋密度：高密度細花紋（如20線/mm網格）比低密度粗花紋（如5線/mm網格）的壓痕更均勻，且單位面積壓力分散，壓痕整體更淺。

   - 花紋形狀：網格紋壓痕呈規則交叉狀，條紋紋呈平行條狀，點狀紋呈離散圓點——需根據焊件外觀要求選擇（如裝飾件常用細條紋以弱化壓痕視覺效果）。

 二、焊頭尺寸與輪廓：影響壓力分布范圍

焊頭的接觸面積、邊緣輪廓、整體剛度決定壓力在焊件表面的分布范圍，進而影響壓痕的“擴展程度”。

1. 接觸面積：與壓痕深度成反比

   在壓力和振幅相同的情況下，焊頭接觸面積越大，單位面積壓力越小，壓痕越淺：

   - 小面積焊頭（如直徑5mm的圓形焊頭）：用于微型焊點，壓力集中，壓痕深且范圍?。ㄈ珉娮右€(xiàn)焊接的針狀壓痕）。

   - 大面積焊頭（如100mm×50mm的矩形焊頭）：用于大面積焊接（如塑料板拼接），壓力分散，壓痕淺但覆蓋范圍廣。

   例外：若大面積焊頭存在局部變形（如中間凸起），會(huì )導致“中心深、邊緣淺”的不均勻壓痕。

2. 邊緣輪廓：避免“邊緣效應”導致的深壓痕

   焊頭邊緣的設計（如直角、圓角、斜角）影響邊緣壓力分布：

   - 直角邊緣焊頭：邊緣處壓力易集中（類似“刀刃效應”），焊接時邊緣壓痕顯著深于中心，甚至可能壓裂焊件（如脆性塑料）。

   - 圓角或斜角邊緣（如R0.5mm圓角、30°斜角）：可分散邊緣壓力，使壓痕從中心到邊緣逐漸變淺，減少邊緣損傷。

3. 整體剛度：影響振動下的形變

   焊頭的結構剛度（由厚度、筋板設計決定）不足時，焊接過程中會(huì )因振動產生微小形變，導致壓力分布波動：

   - 剛度低的薄壁焊頭：振動時易彎曲，接觸表面出現“中間凸起”，形成中心深壓痕。

   - 高剛度厚壁焊頭：形變極小，壓力分布穩定，壓痕更均勻。

 三、焊頭材料與硬度：影響壓痕的“持久性”

焊頭材料的硬度、耐磨性決定其表面是否容易磨損，進而影響壓痕的穩定性（長期焊接中壓痕是否逐漸惡化）。

1. 硬度匹配：避免焊頭“嵌入”焊件

   焊頭硬度需高于焊件（尤其是軟質材料焊件，如塑料、鋁）：

   - 低硬度焊頭（如鋁合金焊頭，HRC<30）：焊接軟質塑料時，易被焊件“反作用”壓出凹痕，導致焊頭表面不平整，后續焊接產生不規則壓痕。

   - 高硬度焊頭（如模具鋼淬火處理，HRC50-60；或鈦合金，HRC40-50）：不易變形，表面長期保持平整，壓痕一致性好。

2. 耐磨性：防止表面磨損導致的壓痕惡化

   焊頭材料耐磨性不足（如未鍍層的碳鋼）時，長期振動摩擦會(huì )導致表面磨損（如出現劃痕、凹陷），使壓痕從“均勻淺痕”逐漸變?yōu)椤吧顪\不一的不規則痕”。而采用耐磨材料（如碳化鎢合金）或表面鍍層（如硬鉻鍍層，厚度5-10μm）的焊頭，可顯著延長表面平整度保持時間，穩定壓痕形態。

 四、焊頭振幅分布：振動能量集中區的壓痕更顯著

超聲波焊頭的設計需滿足“振幅均勻傳遞”（通過模態分析優化），若振幅分布不均，振動能量集中的區域會(huì )因“振動摩擦+壓力”的疊加作用，產生更深的壓痕。

- 振幅集中于邊緣：若焊頭設計不合理（如節點位置偏移），邊緣振幅是中心的1.5倍以上，焊接時邊緣不僅受壓力，還受更強的振動剪切力，壓痕顯著深于中心（常見于長條形焊頭的兩端）。

- 振幅局部異常：焊頭表面若有微小裂紋或加工缺陷，會(huì )導致局部振幅驟增（類似“共振點”），形成點狀深壓痕（即使壓力均勻，振動能量集中也會(huì )加劇壓痕）。

 五、焊頭定位與導向：偏移導致的局部壓痕

焊頭的定位精度（與焊件的對準度）和導向結構（如導向柱、限位塊）影響接觸的“正對性”：

- 若焊頭與焊件中心偏移（如偏移0.5mm以上），會(huì )導致一側接觸壓力大、振動能量集中，形成“單邊深壓痕”。

- 導向結構不穩（如導向柱間隙過大），焊接時焊頭發生傾斜，接觸面積減小且壓力集中于傾斜側，產生“楔形壓痕”。

 總結：優化焊頭設計以減少不良壓痕的核心方向

要控制壓痕形成，焊頭設計需遵循“均勻受力+匹配形態+穩定傳遞”原則：

1. 接觸表面：采用與焊件輪廓匹配的曲面/平面，低粗糙度（Ra≤0.8μm），細密度花紋（深度≤0.2mm）；

2. 尺寸與輪廓：足夠接觸面積（分散壓力），圓角邊緣（避免邊緣集中），高剛度結構（減少形變）；

3. 材料與性能：高硬度（HRC≥40）、耐磨材料（如碳化鎢、淬火鋼），確保表面長期平整；

4. 振幅與定位：通過模態分析優化振幅均勻性，加強導向定位（偏移量≤0.1mm）。

通過以上設計，可在保證焊接強度的同時，將壓痕控制在允許范圍內（如電子件壓痕深度≤0.05mm，結構件≤0.1mm）。
